從毛坯到成品我們一絲不茍
l、型號說明：采用水利標準統一標準型號標識

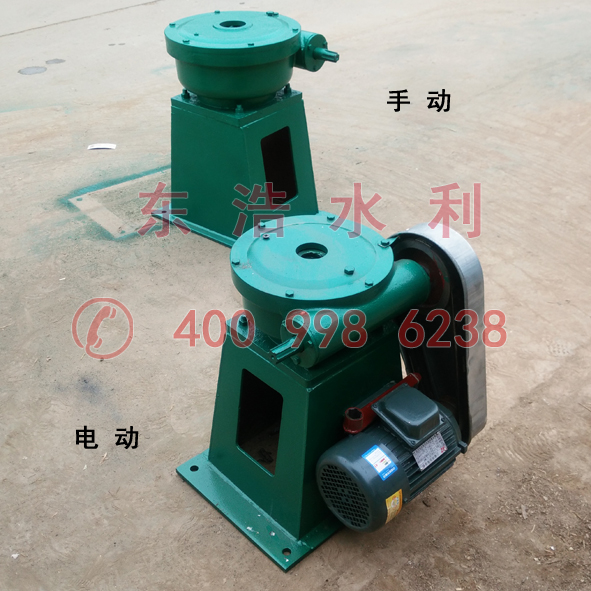

QL - 2×25 - SD
啟閉機 螺桿式——吊點數×啟門力T——驅動方式
注：（1-單吊點，可省略；2-雙吊點）、（S-手動；SD-手動、電動；D-電動）
2、本系列啟閉機未作特殊設計時，不能作斜吊運行。
3、手電30KN以上的啟閉機可增設行程限位裝置，作極限運行保護。手動啟閉機均設有限運盤，作為下降極 限位置控制。
4、閘門吊耳部分應根據啟閉機螺桿外形設定。特殊情況定貨前應聲明。
5、選用時應提前聲明：
a、螺桿總長，螺紋長度，吊點中心距(雙吊點式)；
b、加長螺桿部分以及有無分段要求等；
c、特殊電氣控制要求；
d、是否需增設螺桿保護裝置，若有，提供相關圖紙或位置布置圖；
e、其他特殊要求；
6、啟閉機基礎布置圖僅供水工建設時參考，如有特殊要求，本公司可以變更，地腳螺栓隨機供應。
7、潤滑油由用戶自備。
8、選購件名錄(另計價)：
a、螺桿保護裝置；銷軸
b、加長螺桿部分
c、特殊電氣控制要求
d、基礎部分更改
e、過載保護器
f、數顯高度控制儀
g、其它有異于本公司產品系列的變更
9、產品主要技術參數以及特性值，以訂貨前公司給出值為準。
10、設備重量僅供需方設計時參考，不作為用戶收貨依據。
螺桿啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到 90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。

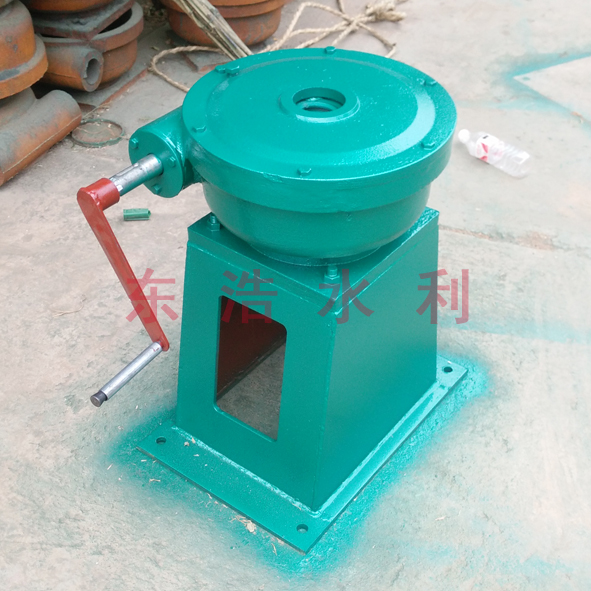

2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑。
固定式啟閉機安裝注意事項：
啟閉機是一種用于各類大型的排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的機械裝置，它的有如下特點：
1、固定式啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用國旋付傳動，輸出轉距更大。配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、如果采用戶外型長時工作制電機，防護等級≥IP155。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、本產品操作維護簡便，可實現現場和遠控操作。
啟閉機的安裝調試方法如下：
1、當固定式啟閉機在無荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。 上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
2、啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。 在本產品安裝完畢以后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，無異常現象。確認無誤后方可正式運行.
啟閉機配置說明及組成說明：
1、啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用螺旋付傳動，輸出轉距更大。啟閉機配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、采用戶外型長時工作制電機，行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、操作維護簡便，可實現現場和遠控操作。
新河縣東浩水利機械廠秉承“精工必做于細、經營必行于誠、精品必源于技、經典必生于道、合作必成于義”的經營理念，歡迎志同道合的您前來與我們洽談、合作，聯系電話：18233038238 劉經理。
